核心安裝流程總覽

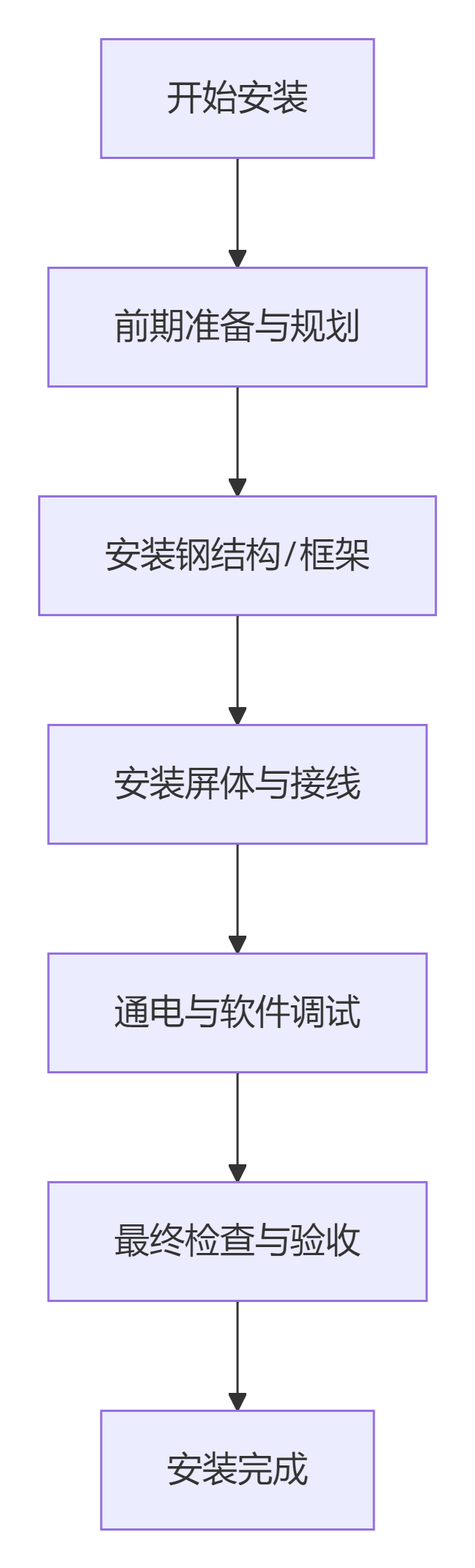

在開始詳細步驟前，我們通過一張總流程圖，讓您對LED顯示屏的完整安裝過程有一個宏觀的了解：

第一步：前期準備與現場勘察

目標：確保現場環境滿足安裝條件，所有物料準備齊全。

• 現場勘察：

  • 測量尺寸：精確測量安裝位置的寬度和高度，確保顯示屏尺寸與安裝空間匹配。

  • 檢查承重：確認安裝墻體或結構的承重能力，確保能承受顯示屏及框架的總重量。

  • 環境評估：檢查安裝環境，避免安裝在潮濕、多塵、或易被陽光直射的區域（針對室內屏）；對于戶外屏，需確保有良好的防水、防雷措施。

  • 電源與信號源：確認現場電源位置、容量，以及視頻信號源（如電腦、視頻處理器）的布線路徑。

• 物料準備：

  • 屏體單元：LED模組或箱體。

  • 控制系統：發送卡（安裝在控制電腦內）、接收卡（通常安裝在箱體內部）。

  • 結構框架：根據屏幕大小和安裝方式（壁掛、吊裝、落地）定制的鋼結構或鋁型材框架。

  • 線材：電源線、網線（超五類及以上）、排線（模組間連接線）。

  • 工具：水平尺、螺絲刀、扳手、電鉆、腳手架等。

• 開箱驗收：

  • 開箱后，仔細對照清單檢查所有物料是否齊全、有無損壞。

    ---

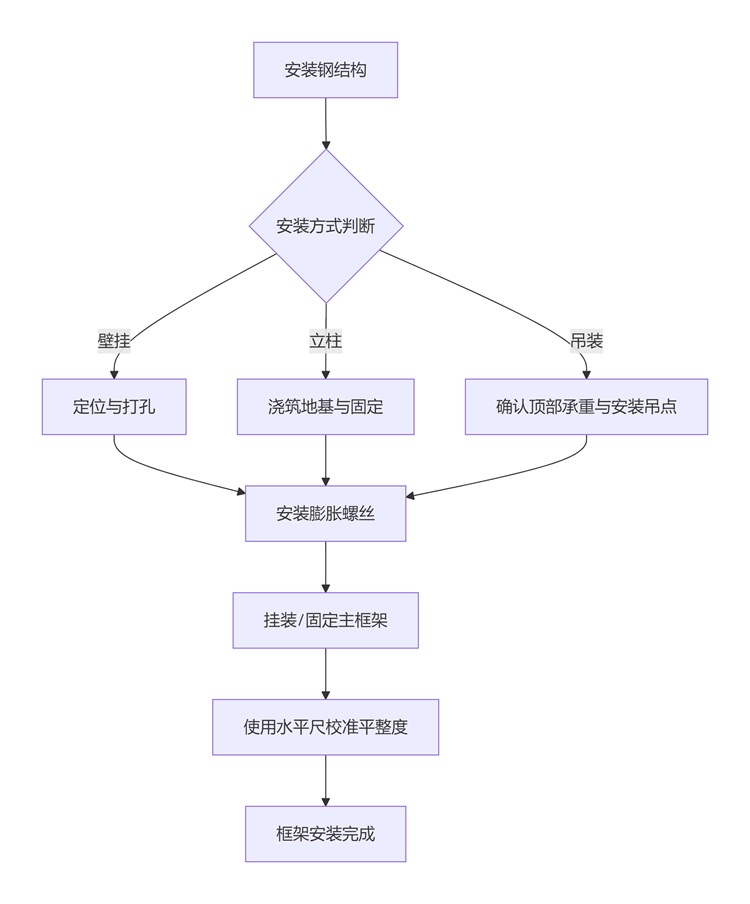

第二步：安裝鋼結構與框架

目標：構建一個堅固、平整的支撐結構。

• 關鍵提示：

  • 平整度是生命線：框架必須完全水平與垂直，任何微小的不平整都會導致屏體安裝后出現縫隙、翹曲，影響顯示效果和穩定性。

  • 牢固安全：所有連接點必須鎖緊，確保結構穩定，特別是大型戶外顯示屏，需考慮風載、震載等因素。

    ---

第三步：安裝屏體與接線

目標：將LED單元模塊或箱體安裝到框架上，并完成所有內部連接。

• 安裝屏體：

  • 從下至上：建議從框架的底部開始安裝，逐行向上添加，這樣可以借助下方的箱體作為支撐。

  • 對齊與固定：將箱體或模組對準框架上的卡位，用螺絲將其固定。確保箱體與箱體之間緊密貼合，無可見縫隙。

  • 注意方向：確保所有模組/箱體的箭頭方向一致（通常指向屏幕上方）。

• 連接線纜：

  • 電源連接：按照“分組、分區”的原則，將屏體上的電源接口連接到配電箱的空開上，避免所有單元接在同一路電源上。（注意：此時切勿通電！）

  • 信號連接：

    1. 排線連接：使用排線（FFC線）將相鄰的模組從接收卡開始，按“H”型走向依次串聯。

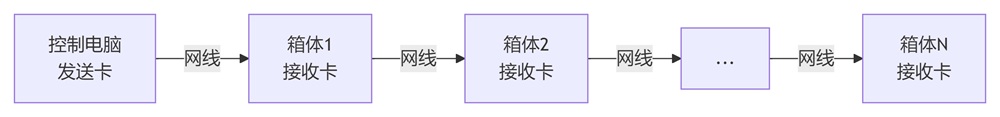

    2. 網線連接：從發送卡接出網線，連接到第一塊箱體的接收卡上，然后通過網線將后續箱體依次串聯，形成完整的信號鏈路。





• 關鍵提示：

  • 線序檢查：所有排線和網線必須插到底，確保接觸良好。

  • 走線規范：電源線與信號線盡量分開走線，避免平行緊貼，以減少干擾。使用扎帶固定線纜，保持內部整潔。

    ---

第四步：通電與軟件調試

目標：點亮屏幕，并通過軟件進行參數配置和效果優化。

• 初次通電：

  • 再次檢查所有線路連接無誤后，先打開控制電腦，再合上顯示屏的電源總開關。

  • 觀察屏體是否正常點亮，有無冒煙、異味等異常情況。如有，立即斷電檢查。

• 軟件設置：

  1. 連接設置：打開LED顯示屏控制軟件。

  2. 設置屏幕參數：輸入顯示屏的寬度和高度（以像素點為單位）。

  3. 設置掃描配置：根據屏體型號，選擇正確的掃描方式（此信息通常由生產商提供，或印在模組PCB板上）。這是顯示正常的關鍵！

  4. 設置顯示區域：定義每個接收卡所控制的箱體區域。

  5. 調試顏色：進行“亮度”、“白平衡”、“色彩一致性”等調節，使整個屏幕色彩均勻、無色差。

• 關鍵提示：

  • 參數備份：調試完成后，務必在軟件中保存配置文件，并備份，以便日后快速恢復。

    ---

第五步：最終檢查與驗收

目標：確保顯示屏安裝完美，達到交付標準。

• 外觀檢查：檢查屏面是否平整，有無劃傷、污漬，縫隙是否均勻。

• 顯示效果測試：

  • 純色測試：全屏顯示紅、綠、藍、白，檢查有無壞點、暗線、色塊。

  • 灰度測試：檢查灰度過渡是否平滑。

  • 掃描測試：播放動態視頻和文字，檢查是否有拖影、閃爍。

• 安全復查：檢查所有螺絲是否緊固，線纜是否固定，配電箱是否規范。

  ---

總結

遵循以上步驟，您可以系統化、標準化地完成LED顯示屏的安裝工作。專業的安裝不僅是顯示屏穩定運行的基礎，也是其長久使用壽命的保障。

安全第一，規范操作！

聲明：本教程為通用安裝指南，不同廠商和型號的產品在細節上可能存在差異，請務必以具體產品的安裝說明書為準。對于大型或復雜項目，建議由專業技術人員進行安裝。
